Mach-O文件初识

Mach-O是Mach object的缩写，是Mac/iOS上用于存储程序、库的标准格式

在xnu内核源码中，查看Mach-O类型的部分定义如下（在fat.h和loader.h文件中有全部的类型定义）

#define    MH_OBJECT   0x1     /* relocatable object file */
#define    MH_EXECUTE  0x2     /* demand paged executable file */
#define    MH_FVMLIB   0x3     /* fixed VM shared library file */
#define    MH_CORE     0x4     /* core file */
#define    MH_PRELOAD  0x5     /* preloaded executable file */
#define    MH_DYLIB    0x6     /* dynamically bound shared library */
#define    MH_DYLINKER 0x7     /* dynamic link editor */
#define    MH_BUNDLE   0x8     /* dynamically bound bundle file */
#define    MH_DYLIB_STUB   0x9     /* shared library stub for static */
                    /*  linking only, no section contents */
#define    MH_DSYM     0xa     /* companion file with only debug */
                    /*  sections */
#define    MH_KEXT_BUNDLE  0xb     /* x86_64 kexts */

MH_OBJECT
目标文件（.o）或静态库文件（.a），静态库其实就是N个.o文件合并在一起

$ file test.o
test.o:Mach-O 64-bit object x86_64
$ file test.a
test.a: Mach-O universal binary with 5 architectures: [arm_v7:current ar archive random library] [arm_v7s:current ar archive random library] [i386:current ar archive random library] [x86_64:current ar archive random library] [arm64:current ar archive random library]
test.a (for architecture armv7):    current ar archive random library
test.a (for architecture armv7s):   current ar archive random library
test.a (for architecture i386): current ar archive random library
test.a (for architecture x86_64):   current ar archive random library
test.a (for architecture arm64):    current ar archive random library

MH_EXECUTE 可执行文件

$ file Wechat
Wechat: Mach-O universal binary with 2 architectures: [arm_v7:Mach-O executable arm_v7] [arm64]
Wechat (for architecture armv7):    Mach-O executable arm_v7
Wechat (for architecture arm64):    Mach-O 64-bit executable arm64

MH_DYLIB dylib动态库或.framework/xxx

$ file dumpdecrypted.dylib
dumpdecrypted.dylib: Mach-O universal binary with 3 architectures: [arm_v7:Mach-O dynamically linked shared library arm_v7] [arm_v7s:Mach-O dynamically linked shared library arm_v7s] [arm64:Mach-O 64-bit dynamically linked shared library arm64]
dumpdecrypted.dylib (for architecture armv7):   Mach-O dynamically linked shared library arm_v7
dumpdecrypted.dylib (for architecture armv7s):  Mach-O dynamically linked shared library arm_v7s
dumpdecrypted.dylib (for architecture arm64):   Mach-O 64-bit dynamically linked shared library arm64

file UIKit.framework/UIKit
UIKit.framework/UIKit: Mach-O 64-bit dynamically linked shared library arm64

MH_DYLINKER 动态链接编辑器，例如/usr/lib/dyld

$ file dyld
dyld: Mach-O 64-bit dynamic linker arm64

MH_DSYM 存储着二进制文件符号信息的文件

xx.DSYM/Contents/Resources/DWARF/xx（用于分析App崩溃信息）

$ file CCFM.app.dSYM/Contents/Resources/DWARF/CCFM
../CCFM: Mach-O universal binary with 2 architectures: [arm_v7:Mach-O dSYM companion file arm_v7] [arm64]
.../DWARF/CCFM (for architecture armv7):    Mach-O dSYM companion file arm_v7
.../DWARF/CCFM (for architecture arm64):    Mach-O 64-bit dSYM companion file arm64

Xcode项目-->build settings-->Mach-O Type 可以查看当前项目编译后的Mach-O文件类型

Mach-O universal binary（通用二进制文件）

同时适用于多种架构二进制文件，也即包含了多种不同架构独立的二进制文件。
- 因为要存储多种架构的代码，通常比单架构的二进制文件大。
- 由于N种架构有公用的资源，所以不会达到单架构的N倍之大。
- 由于执行过程中，只调用一个架构的代码，运行起来和单架构相比不需要额外的内存。
- 由于文件比较大，也被称之为“胖二进制文件”

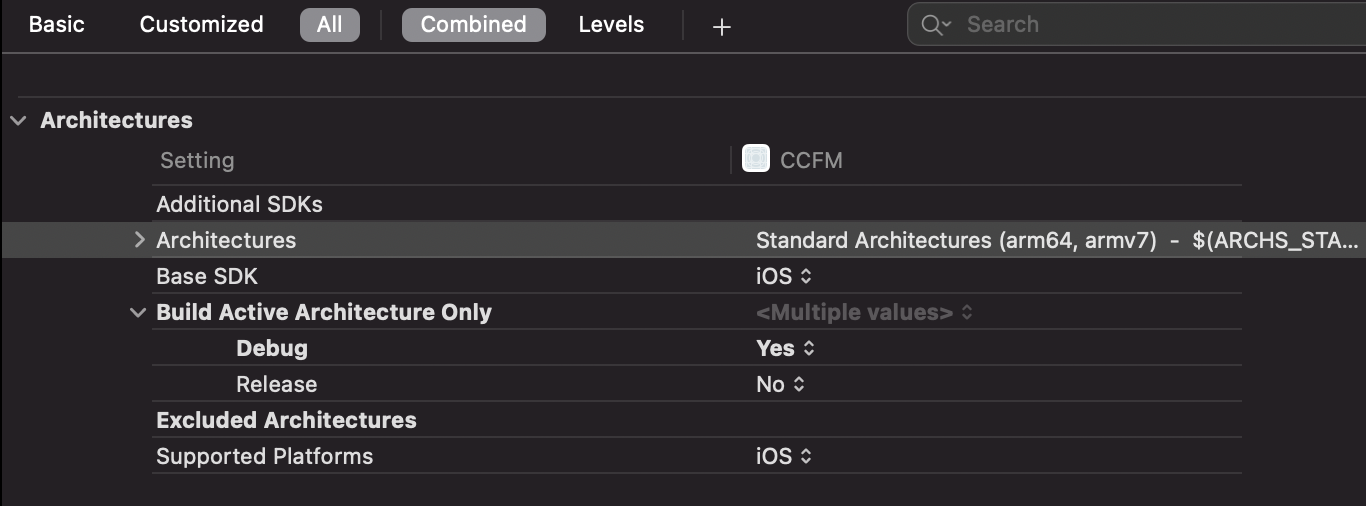

Xcode项目-->build settings-->Architectures

截屏2021-06-05 下午11.02.49.png

Architectures选项代表配置支持哪些架构，默认为$(ARCHS_STANDARD)这是个Xcode环境变量，随着Xcode版本的不同取值不同。比如Xcode 12 为arm64,armv7，Xcode 7为armv7,armv7s。
Excluded Architectures选项代表排除哪些架构，假如Architectures设置了arm64,armv7;Excluded Architectures设置了armv7；那么最终打包生产的可执行文件架构就只剩下arm64。假设Architectures设置了arm64,armv7;Excluded Architectures也设置了arm64,armv7；那么最终打包的产物.app里不包含可执行文件。
Build Active Architecture Only代表生成的二进制可执行文件是否只包含当前目标架构。例如打包的时候选择某个arm64架构的真机设备，由于Debug模式此选项为Yes所以只会生成arm64架构的可执行文件；由于Release模式此选项为No所以会生成arm64,armv7架构的可执行文件。

$ lipo -info CCFM
Non-fat file: CCFM is architecture: arm64
$ lipo -info CCFM2
Architectures in the fat file: CCFM2 are: armv7 arm64

$ lipo CCFM2 -thin arm64 -output CCFM_arm64
$ lipo CCFM2 -thin armv7 -output CCFM_armv7

$ lipo -create CCFM_arm64 CCFM_armv7 -output CCFM2

文件结构

Mach-O文件结构包含Header、Load commands、Data端组成。

Header内存储着文件类型、架构类型等信息；Load commands内存储着文件在虚拟内存中的逻辑结构和布局信息；Data中存储着Load commands中描述的segment原始数据。
可以借助Xcode自带的命令行工具otool查看Mach-O文件里的信息。

$ otool --version
llvm-otool(1): Apple Inc. version cctools-977.1
otool(1): Apple Inc. version cctools-977.1
disassmbler: LLVM version 12.0.0, (clang-1200.0.32.29)

otool -f 文件路径：查看胖二进制头文件信息

ottol -h 文件路径：查看架构信息

ottol -L 文件路径：查看链接的动态库信息

$ otool -f VMoney
Fat headers
fat_magic 0xcafebabe
nfat_arch 2
architecture 0
    cputype 12
    cpusubtype 9
    capabilities 0x0
    offset 16384
    size 3414064
    align 2^14 (16384)
architecture 1
    cputype 16777228
    cpusubtype 0
    capabilities 0x0
    offset 3440640
    size 4000880
    align 2^14 (16384)

fat_magic：魔法数值，在xnu源码中查找到#define FAT_MAGIC 0xcafebabe
nfat_arch：代表胖二进制文件包含的架构数量
cputype：代表架构类型#define CPU_TYPE_ARM ((cpu_type_t) 12) #define CPU_ARCH_ABI64 0x01000000 #define CPU_TYPE_ARM64 (CPU_TYPE_ARM | CPU_ARCH_ABI64)
cpusubtype：代表子架构类型CPU_SUBTYPE_ARM_V7 = 9 #define CPU_SUBTYPE_ARM64_ALL ((cpu_subtype_t) 0)
offset：代表在Mach-O文件中的偏移量
size：代表在文件中的大小
align：代表内存对齐大小

可以看出此胖二进制文件包含两种架构，第一个架构是armv7，第二个架构是arm64（0xC=12 (0x01000000 | 0x12) = 0x100000C = 16777228）

$ otool -h VMoney
VMoney (architecture armv7):
Mach header
      magic  cputype cpusubtype  caps    filetype ncmds sizeofcmds      flags
 0xfeedface      12          9  0x00           2    36       4128 0x00210085
VMoney (architecture arm64):
Mach header
      magic  cputype cpusubtype  caps    filetype ncmds sizeofcmds      flags
 0xfeedfacf 16777228          0  0x00           2    36       4696 0x00210085

 ```

- magic：魔法数
> #define   MH_MAGIC    0xfeedface  /* the mach magic number */
> #define MH_MAGIC_64 0xfeedfacf /* the 64-bit mach magic number */
- filetype：代表Mach-O的具体文件类型 `#define MH_EXECUTE  0x2     /* demand paged executable file */`
- ncmds：代表Mach-O文件中加载命令（load commands）的数量
- sizeofcmds：代表Mach-O文件加载命令（load commands）所占的总字节大小
- flags：代表Mach-O文件的标志信息

$ otool -L VMoney
VMoney (architecture armv7):
....
/System/Library/Frameworks/UIKit.framework/UIKit (compatibility version 1.0.0, current version 3512.60.7)
/System/Library/Frameworks/CoreFoundation.framework/CoreFoundation (compatibility version 150.0.0, current version 1280.38.0)
VMoney (architecture arm64):
...
/System/Library/Frameworks/CoreData.framework/CoreData (compatibility version 1.0.0, current version 641.6.0)
/System/Library/Frameworks/CoreFoundation.framework/CoreFoundation (compatibility version 150.0.0, current version 1280.38.0)

可以看到链接的动态库信息，其实是读取了`Load Commands`里的`LC_LOAD_DYLIB`信息。

也可以借助GUI工具：MachOView查看Mach-O文件的结构。

![image](https://www.ccnext.cn/wp-content/uploads/2021/06/截屏2021-06-06-下午2.49.46.png)

Load Commands里结构如下
![image](https://www.ccnext.cn/wp-content/uploads/2021/06/截屏2021-06-06-下午2.49.46.png)
- LC_SEGMENT(__PAGEZERO)：存储着偏移地址。32位下大小为0x4000，64位下大小为0x100000000。
- LC_SEGMENT(__TEXT)：代码段
- LC_SEGMENT(__DATA)：数据段
- LC_SEGMENT(__LINKEDIT)：
- LC_DYLD_DYLINKER：存储着dyld加载信息，默认使用/usr/lib/dyld加载器。
- LC_VERSION_MIN_IPHONEOS：存储着最低支持版本信息。也即是在Xcode项目中设置的Development Target值。
- LC_ENCRYPTION_INFO：存储着加密信息，其中crypt id为0代表未加密，其他值为加密的方式。
- LC_LOAD_DYLD(xxx)：表示需要链接哪些动态库。
- LC_CODE_SIGANTURE：存储着签名信息。


### 特殊的Mach-O文件dyld

查看dyld的源码，在dyld2.cpp中发现以下代码

// only MH_BUNDLE, MH_DYLIB, and some MH_EXECUTE can be dynamically loaded
    const mach_header* mh = (mach_header*)firstPages;
    switch ( mh->filetype ) {
        case MH_EXECUTE:
        case MH_DYLIB:![](https://www.hidevcc.cn/wp-content/uploads/2021/06/截屏2021-06-05-下午11.02.49-300x111.png)
        case MH_BUNDLE:
            break;
        default:
            throw "mach-o, but wrong filetype";
    }

```
说明dyld只能用来加载MH_EXECUTE、MH_DYLIB、MH_BUNDLE三种类型的Mach-O文件。
